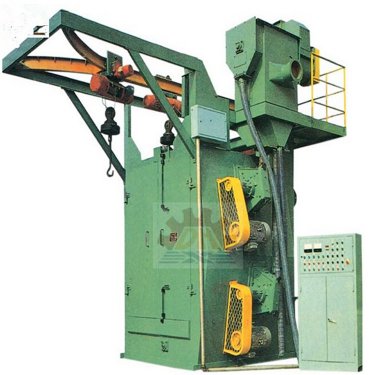

深圳Q3740吊钩式抛丸机安装现场图片实拍，百洋机械

深圳Q3740吊钩式抛丸机安装现场实拍，百洋机械，4台11千瓦抛丸器，深圳抛丸机生产厂家免费设计免费报价送货上门。

1、采用无坑式结构，安装方便，降低投资成本。

2，结构紧凑，生产效率好，清洗质量好，工作有力的，运行稳定。

3、 挂钩具有自举，行走和室内旋转三种功能。

设备组成与各部件说明

该设备主要由清理室、抛丸器总成、吊钩自转装置、吊钩机构、螺旋输送器、提升机、维修平台、分离器、除尘系统及电控系统等组成。本设备的大部分板焊件均经过喷丸清理，提高了防锈性能。

3.1、清理室

清理室由型钢和板材焊接而成，其形状、尺寸和抛丸器布置采用CAD优化设计，并采用动态仿真保护抛丸角度和距离，使工件清理效果好，大限度发挥设备的效能。室体内衬防护板：在抛丸器对面，受弹丸直接抛打的热区采用性能稳定稳定材料ZGMn13护板防护,其余室内区域由65Mn防护板保护；室内所有护板均利用高温淬火的制作40Cr螺母固定于室体内壁上，便于组装和更换。

3.1.1密封

清理室顶部吊钩行走槽处采用多级方式密封：主打产品用金属性能稳定Y型护板结构；优良、第口碑用强度好、高弹力、性能稳定稳定聚氨脂胶版V型结构。迷宫式密封结构（瑞士 +GF+ 公司技术），结构精巧，密封材料质量优良，另外吊钩进出位置加自动密封盖板，保护无弹丸反弹至室体外。
