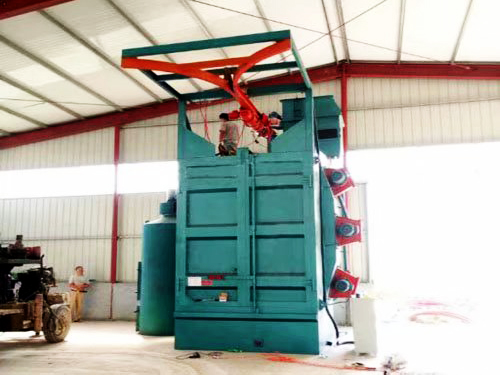

3730吊钩式抛丸机

3730吊钩式抛丸清理机由清理室、大门、轨道、吊钩、提升机、供丸系统、分离器、抛丸器、除尘器、电气系统等组成。其主要部分分述如下：

1、清理室：

清理室为铆焊结构，为了使抛射出的弹丸能地抛射到被清理工件的表面上。安装抛丸器一侧的壁板倾斜一角度，室内各面设有保护板，以室壁不被弹丸破坏。

2、大门：

大门为双扇对开，为起见，大门上方装一限位开关，待大门关闭后，方能启动抛丸器。

3、吊钩：

吊钩由电动葫芦、减速自转装置组成，吊钩的移动、升降由葫芦完成，吊钩在室体内部的旋转由减速装置完成。

4、提升机：

本机采用平皮带传动的斗式提升机，其落料形式采用离心重力式落丸，当弹丸束扬起时，灰尘被吸走，如发现弹丸在未进入溜管前，有堕落返回，则应调节螺栓调整带轮所处的高度，当机器因丸量过多或有大块物料被别住时可打开下罩底部处的盖板进行。

5、供丸系统：

弹丸流量的多少以闸门开启间隙大小来控制，而闸门开启间隙的大小是通过电控阀的调整，从而使弹丸流量与抛射量大致相等。

6、分离器

采用BE型分离器，具有良好的分离效果和较高的生产率，对提高叶片寿命有积极的作用，分离器正常工作时，弹丸流落不应有缺口，如果不能形成满落帘，应调整重锤，直至形成满落帘，以良好的分离效果。

3730吊钩式抛丸机主要用于各种中小批量的铸锻件、铆焊件表面的清理或者，尤其对怕碰撞的细长薄壁件表面清理或者的适宜，这种抛丸机是综合技术设计研制的一种新型的产品，它能够去除工件表面的残渣、铁锈，去除工件的内应力，增加工件表面的粗糙度以及提高涂饰的附着力，使工件具有良好的外观，从而提高工作的性能。这种3730吊钩式抛丸机采用的是无地坑结构，安装和使用都非常的方便，能够的减少投资的费用。现在市面上的抛丸机种类很多，包括路面抛丸机，立式钢板抛丸机，辊道通过式抛丸清理机等等，它的结构紧凑，生产的效率很高，清理的质量*流，运行时，运转平稳。吊钩具有自行升降、行走和室内旋转的功能。它还可以分为单吊钩和双吊钩，吊钩式的抛丸机主要是由两个吊钩装载工件交替进入抛丸工作的，它的主要部件包括吊钩、减速装置、电动葫芦等，这种吊钩装置能够完成吊挂工件、提升工件、将工件运进室体、在自转装置的驱动下使工件在清理室内自转等。
